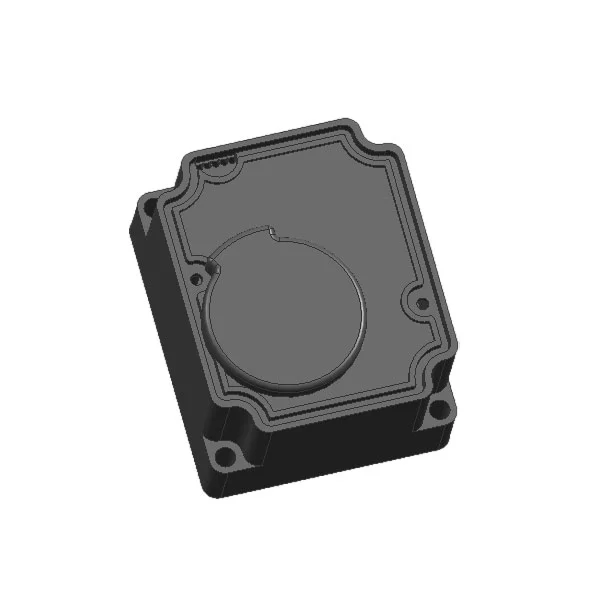

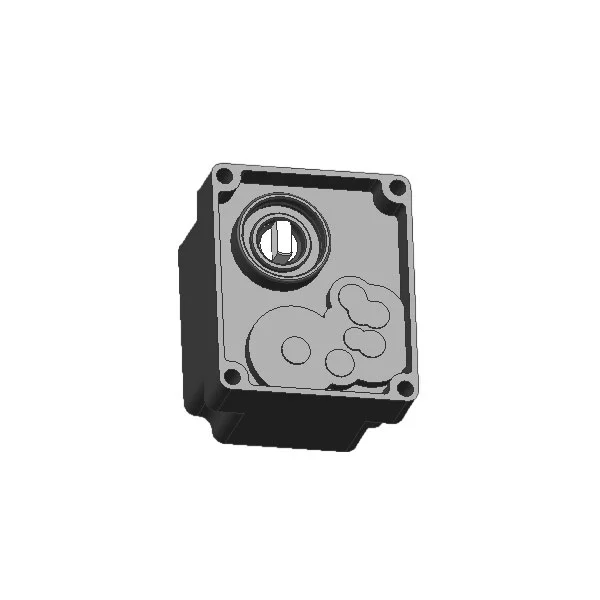

Šis mažo triukšmo vandens skaitiklio pavarų variklis yra specialiai sukurtas išmaniosioms vandens apskaitos sistemoms, kurių pagrindiniai taikymo scenarijai, įskaitant:
• Belaidžiai gyvenamieji išmanieji vandens skaitikliai
• Iš anksto apmokėti vožtuvu valdomi išmanieji vandens skaitikliai
• Nuotolinio automatinio skaitiklių nuskaitymo (AMR) sistemos
• Motorizuoti vožtuvai vandens apskaitos vamzdynams DN15–DN50
Jei nenurodyta kitaip, visi vandens skaitikliuose naudojamo mažo triukšmo vandens skaitiklio pavaros variklio parametrai yra tikrinami esant standartinei aplinkos temperatūrai (23°C) ir vardinei darbinei įtampai.
1. Nominali darbinė įtampa: 3,6 V DC
2. Leidžiamas darbinės įtampos diapazonas: 2,5 V – 5 V DCNPastaba: leistino diapazono ribose didesnė įėjimo įtampa užtikrina didesnį išėjimo sukimo momentą, tačiau sumažins pavaros veikimo laiką.
3. Darbinė srovė be apkrovos esant vardinei įtampai: ≤ 25 mA
4. Užrakinto rotoriaus (užstrigimo) srovė esant vardinei įtampai: ≤ 450 mA (300 serijos varikliui)
5. Nominalus išėjimo sukimo momentas:
o ≥ 1,8 N·m (suderinama su 2400:1 redukcijos koeficientu)
o ≥ 2,7 N·m (suderinama su 3700:1 redukcijos koeficientu)
6. Vožtuvo 90° (ketvirčio apsisukimo) veikimo laikas:
o ≤ 10 s (suderinama su 2400:1 redukcijos koeficientu)
o ≤ 16 s (suderinama su 3700:1 pavarų perdavimo koeficientu)
7. Standartinių pavarų mažinimo koeficientų parinktys: 2400:1, 3700:1
8. Laidų sekos apibrėžimas (WSD)
| Vielos spalva | Pagrindinės funkcijos apibrėžimas |
| Mėlyna | Vožtuvo atidarymo jungiklio signalas |
| Baltas | Bendras gnybtas (COM) įtaisytiesiems signalams |
| Geltona | Vožtuvo uždarymo jungiklio signalas |
| Juoda | Teigiamas nuolatinės srovės polius (+) |
| Raudona | Nuolatinės srovės maitinimo neigiamas polius (-) |
| Pastaba: laidų seka, spalvų kodavimas ir laido ilgis gali būti visiškai pritaikyti pagal konkrečius kliento reikalavimus. |
Apsaugos nuo patekimo (IP) įvertinimas: IP67 Pastaba: IP67 nepralaidus dulkėms ir apsaugos nuo vandens panardinimo efektyvumas pasiekiamas tik tada, kai pavara yra tinkamai sumontuota ir tvirtai pritvirtinta prie atitinkamo sandaraus vandens skaitiklio korpuso.
Kl .: Su kokiais vamzdžių dydžiais suderinama KY-59 pavara?
A: Mažo triukšmo vandens skaitiklio pavarų variklis skirtas DN15–DN50 vandens skaitiklių vožtuvams su dviem pavarų mažinimo santykio parinktimis, kad atitiktų skirtingus sukimo momento reikalavimus įvairiems vamzdžių skersmenims ir darbo sąlygoms.
Kl .: Ar galima pritaikyti laidų seką ir laidų specifikacijas?
A: Taip. Mes palaikome visišką laidų sekos, spalvų kodavimo, laido ilgio ir laido matuoklio pritaikymą, kad atitiktų jūsų konkrečius surinkimo, montavimo ir valdymo sistemos reikalavimus.
K: Ar IP67 įvertinimas palaiko ilgalaikį povandeninį darbą?
A: Standartinis IP67 įvertinimas užtikrina, kad įrenginys yra nepralaidus dulkėms ir atsparus laikinam panardinimui iki 1 m vandens 30 minučių. Jei vandens skaitiklis veikia ilgą laiką po vandeniu, jis turi būti tinkamai sumontuotas su suderintu sandariu vandens skaitiklio korpusu, kad būtų išlaikytas stabilus apsaugos veikimas.
K: Koks maitinimo šaltinis rekomenduojamas KY-59?
A: Nominali darbinė įtampa yra 3,6 V nuolatinė, o leistinas darbo diapazonas yra nuo 2,5 V iki 5 V nuolatinės srovės. Rekomenduojame naudoti stabilų 3,6 V ličio baterijos maitinimo šaltinį, kad būtų subalansuotas sukimo momentas, mažas energijos suvartojimas ir ilgas tarnavimo laikas.
