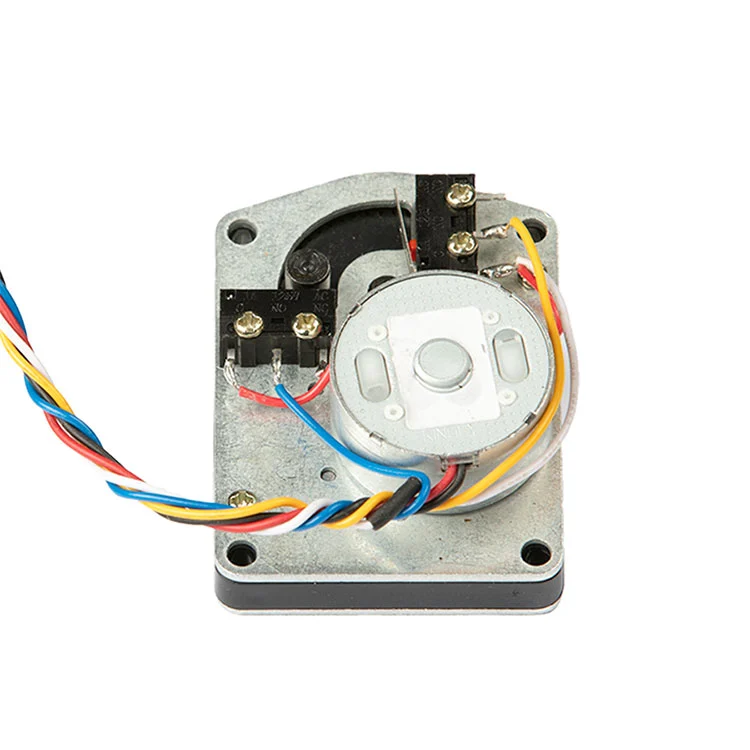

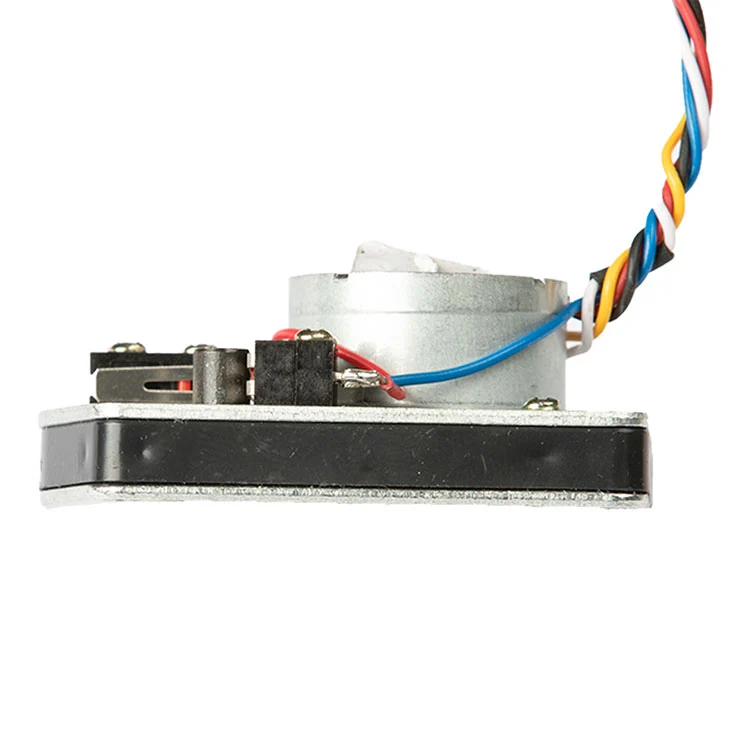

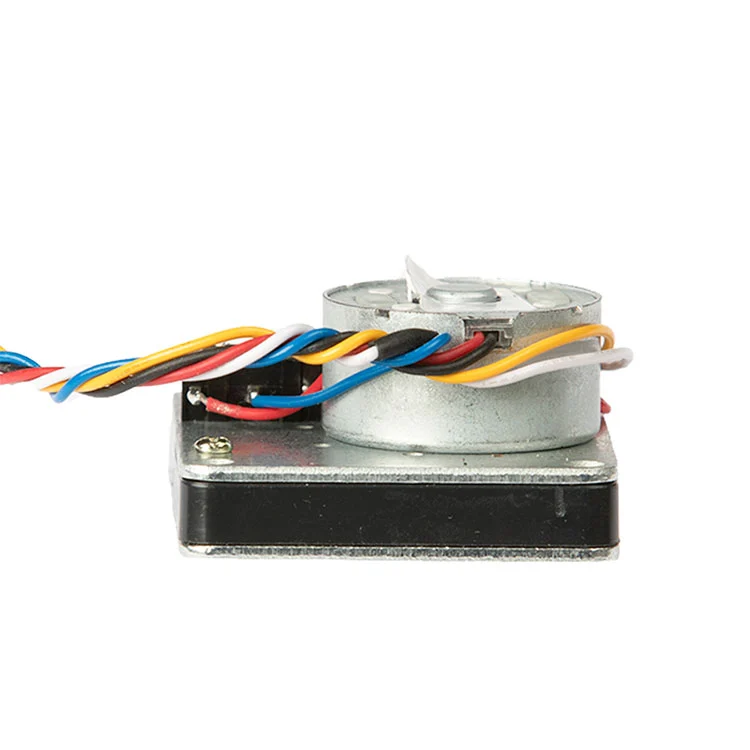

Vandens skaitiklio rutulinio vožtuvo valdiklio pavara

Ką iš tikrųjų išsprendžia pirkėjams rutulinio vožtuvo pavara

Dauguma išmaniųjų skaitiklių rutulinių vožtuvų gedimų kyla ne dėl variklio. Jie atsiranda dėl pasenusių vožtuvų traukos mažėjimo, srovės traukos, kuri greičiau nei tikėtasi išeikvoja akumuliatorių, arba laidų, kurie neatitinka skaitiklio plokštės. Ši pavara tiesiogiai sprendžia šiuos tris gedimo taškus.

• Trauka su erdve seniems rutuliniams vožtuvams.Vardinė pavara, skirta > 15 kg, naudojant 1000:1 pavarų redukciją, yra pritaikyta mažo skersmens vandens skaitiklio rutuliniams vožtuvams. Techninės peržiūros metu patvirtinkite vožtuvo lizdo sukimo momentą.
• Mažas srovės suvartojimas akumuliatoriniams skaitikliams.Darbinė srovė yra ≤25 mA esant 3,6 V vardinei įtampai, kai užblokuoto rotoriaus srovė yra 450 mA. Dėl mažos darbinės srovės pavara gali veikti iš sausų elementų paketo be perteklinio nutekėjimo, o užrakinto rotoriaus figūra nurodo jūsų vairuotojo grandinei, ko tikėtis vožtuvo įjungimo metu.
• Penkių laidų valdymas priderintas prie skaitiklių lentų.Raudonas teigiamas, juodas neigiamas, mėlynas atviras, baltas COM, geltonas uždarymas. Laidų schema atskiria maitinimą nuo atidarymo / uždarymo valdymo signalų, todėl pavarą galima valdyti pagal esamą skaitiklio plokštės valdymo logiką.
• Skirta neelektrifikuotų skaitiklių duobėms.Pavara skirta gyvenamosioms, požeminėms ir neelektrifikuotoms instaliacijos scenarijams, kai 220 V maitinimo tinklo arba tam skirtų maitinimo kabelių paleisti nepraktiška.

Techninės specifikacijos Pirkėjai turėtų patikrinti prieš užsakydami

Žemiau esančioje lentelėje parodyta standartinė rutulinio vožtuvo pavaros konfigūracija. Jei jūsų skaitiklio platforma veikia pagal skirtingą įtampą, traukos kreivę ar laidų sujungimą, šiuos parametrus galima pritaikyti atliekant OĮG peržiūrą.

Jei jūsų skaitiklio plokštė tiekia kitokį valdymo signalo poliškumą arba naudoja kitą jungtį, Kaiye inžinierių komanda gali peržiūrėti laidus ir pasiūlyti atitinkamą konfigūraciją, o ne priversti standartinį laidą į nesuderinamą skaitiklio platformą.

Integravimas, laidai ir montavimas: ko pirmiausia klausia inžinieriai

OĮG pirkėjams pavara tinka tik tiek, kiek ji tinka skaitiklio korpusui, rutulinio vožtuvo kotui ir valdymo plokštei. Šioje pavaroje naudojamas kompaktiškas kontūras, skirtas ribotos erdvės išmaniųjų skaitiklių korpusams, su laidų schema, kuri atskiria maitinimą nuo atidarymo / uždarymo valdymo signalų.

Maitinimo laidai.Raudona yra teigiama, juoda yra neigiama. Pavaros grandinė turi būti pritaikyta 450 mA užblokuoto rotoriaus srovei, net jei normali darbo srovė yra ≤25 mA, nes vožtuvo lizdas gali trumpam reikalauti didesnės srovės. Jei pavara yra keičiama lauke, skaitiklio plokštėje rekomenduojama naudoti atvirkštinio poliškumo apsaugą.

Valdymo laidai.Mėlyna yra atvira, balta yra COM, geltona yra arti. Ši grandinė turėtų būti traktuojama kaip valdymo įvestis, o ne maitinimo linija, ir turėtų likti nepriklausoma nuo ryšio modulio, kad ryšio sutrikimas neišjungtų vožtuvo valdymo.

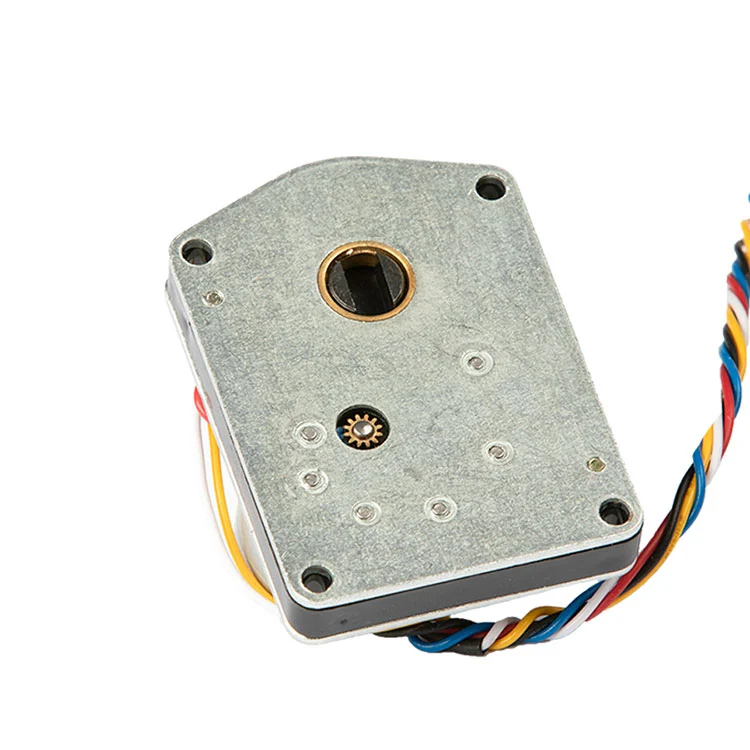

Montavimo sąsaja.Pavara sukurta aplink rutulinio vožtuvo kotą ir tvirtinimo modelį, naudojamą ant mažo skersmens išmaniojo skaitiklio vožtuvų korpusų. Prieš išleidžiant tūrį, pirkėjai turi patvirtinti koto kvadratą, montavimo angų atstumą ir pavaros padėtį skaitiklio korpuso viduje. Kaiye gali pateikti pavyzdį mechaniniam tinkamumo patikrinimui prieš pateikiant gamybos užsakymą.

Jei taip pat perkate skaitiklio korpusą arba visą vožtuvo komplektą, pavarą galima peržiūrėti kartu suvandens skaitiklio korpusasir vožtuvo korpusas, kad būtų sumažintas sąsajos neatitikimas surinkimo metu.

Kur naudojama rutulinio vožtuvo pavara: pritaikymas tinkamas tūrio projektams

Pavara pritaikyta mažo skersmens rutulinio vožtuvo valdymui, kai akumuliatoriaus energija ir žema srovė yra svarbiau nei greitas valdymas. Įprastos apimties programos apima:

Kadangi pavara yra Kaiye platesnės vandens skaitiklių komponentų platformos dalis, pirkėjai, perkantys kelis komponentus, gali sustiprinti kvalifikaciją ir logistiką. Jei jūsų projektui taip pat reikalingas belaidis ryšys skaitiklio lygiu, pavara skirta veikti kartu su Kaiye'sbelaidis vandens skaitiklisplatforma. Taip pat galite peržiūrėti visąvandens skaitiklio pavaros diapazonassusijusiems modeliams.

Kokybė, nuoseklumas ir tai, ką čia iš tikrųjų reiškia „gamintojas“.

B2B pirkėjams „gamintojas“ turėtų reikšti proceso kontrolę, o ne tik prekybos įmonę su katalogu. Kaiye valdo ISO 9001 kokybės sistemą, vykdo automatizuotą pavarų komplektų gamybą ir daugiau nei du dešimtmečius gamina vandens skaitiklių pavaras. Ši rutulinio vožtuvo pavara iš tos gamybos bazės naudojasi trimis konkrečiais būdais:

Partijos konsistencija.Krumpliaračiai apdirbami pagal kontroliuojamus matmenis. Automatinis surinkimas sumažina krumpliaračių tinklelio, traukos galios ir reakcijos laiko svyravimus tarp įrenginių – tai labai svarbu, kai įrengiate tūkstančius pavarų komunalinių paslaugų projekte.

Atvyksta apžiūra ir galutinis testas.Standartinė gamyba apima funkcinius srovės ėmimo, atsako laiko ir vožtuvo eigos patikrinimus. Pirkėjai gali paprašyti patikrinimo protokolo ir mėginių ėmimo plano prieš pateikdami apimties užsakymą.

Atsekamumas.Modelio kodas, gamybos partijos ir bandymo įrašai išsaugomi, todėl, jei atsiranda lauko problema, paveiktą populiaciją būtų galima izoliuoti, o ne kiekvieną projekto vykdymą traktuoti kaip įtariamą. Norėdami sužinoti daugiau apie Kaiye gamybos bazę ir kokybės sistemą, žrįmonės profilis ir gamybos apžvalga.

OEM pritaikymo ir pirkimo sąlygos

Rutulinio vožtuvo pavarą galima įsigyti kaip standartinį įrenginį, tačiau standartinis tai nereiškia, kad jis yra fiksuotas. OĮG ir projektų pirkėjams po techninės peržiūros dažniausiai pritaikomi šie elementai:

Kabelis ir jungtis.Kabelio ilgį, laido matuoklį, spalvos kodą ir jungties tipą galima nurodyti taip, kad jie atitiktų jūsų skaitiklio korpusą ir surinkimo įtaisą.

Valdymo logika.Atidarymo/uždarymo signalo poliškumą ir COM konfigūraciją galima suderinti su skaitiklio plokšte.

Traukos ir pavaros santykis.Vožtuvams su didesne lizdo trauka arba kitokia koto geometrija alternatyvus perdavimo skaičius arba variklio pakopa gali būti tinkamesnė nei standartinė 1000:1 konfigūracija.

Prekės ženklas ir pakavimas.Privataus etikečių ženklinimas, neutrali pakuotė ir konkrečiam projektui būdingas ženklinimas galimi dideliems užsakymams.

Tipiškas MOQ ir pristatymo laikas patvirtinami citatoje. Standartinis pristatymas paprastai yra 15–30 dienų po PO ir mėginio patvirtinimo, atsižvelgiant į užsakymo kiekį ir komponentų prieinamumą.

Pirkimų DUK

Ar esate gamintojas?
Taip. Kaiye turi savo gamyklą, turinčią daugiau nei 30 metų gamybos patirtį.

Ar galite supakuoti šį produktą pagal mūsų reikalavimus?
Taip. Pritaikyta pakuotė ir ženklinimas yra laukiami dideliems užsakymams.

Koks įprastų užsakymų pristatymo laikas?
Pristatymo laikas paprastai yra 15–30 dienų ir gali būti trumpesnis arba ilgesnis, atsižvelgiant į modelio laikotarpį ir užsakymo kiekį.

Kas yra laidų apibrėžimas?
Raudona yra teigiama, juoda yra neigiama, mėlyna yra atvira, balta yra COM, o geltona yra artima.

Koks yra atsparumas vandeniui?
Standartinė konfigūracija nenurodo IP reitingo. Patvirtinkite reikiamą IP lygį su inžinerija, skirta lauko arba povandeniniams įrenginiams.

Ar jis suderinamas su 3,6 V sausų elementų išmaniaisiais vandens skaitikliais?
Taip. Pavara skirta 3,6 V nuolatinės srovės sistemoms, kurių darbinės įtampos diapazonas yra 2,5–5 V. Techninės peržiūros metu patvirtinkite skaitiklio plokštės valdymo logiką ir vožtuvo apkrovą.
