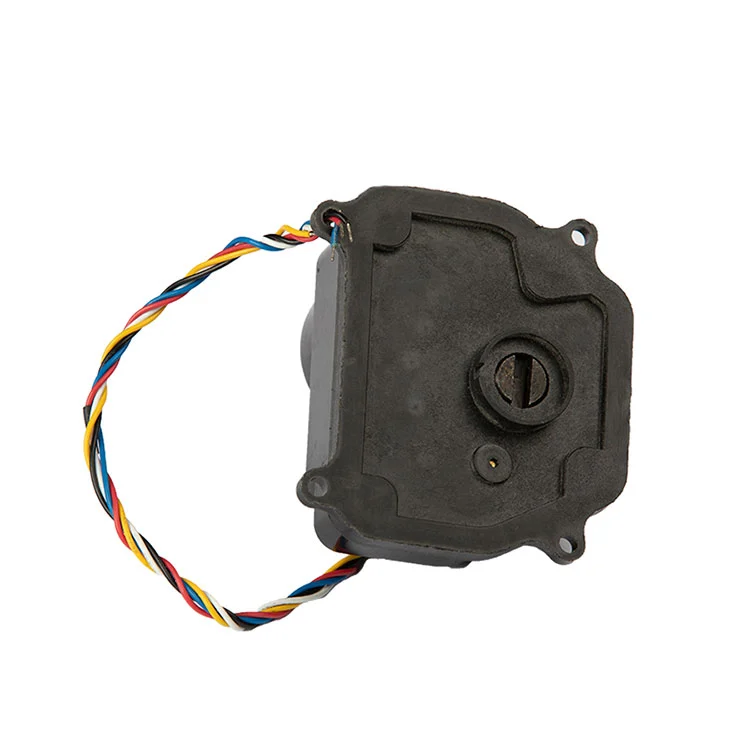

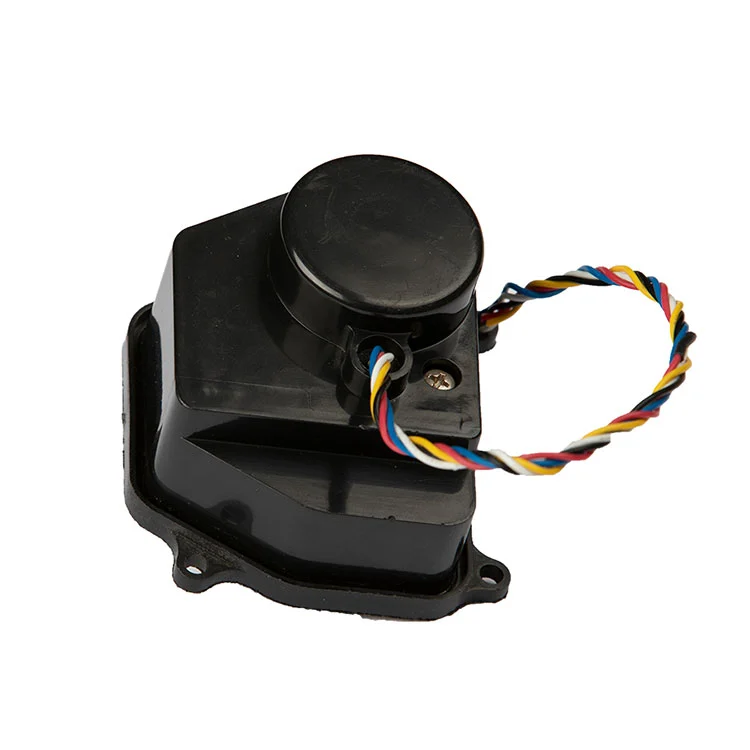

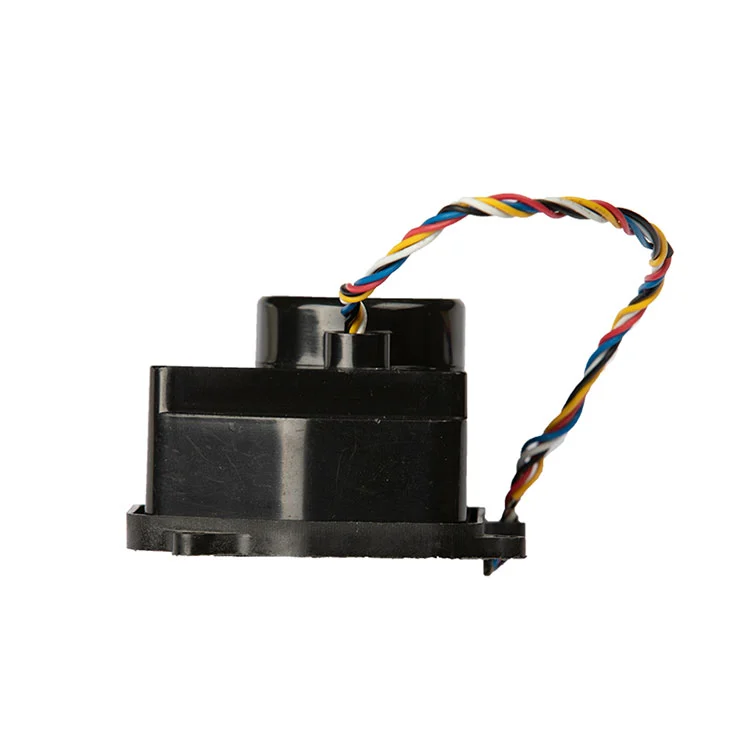

Jei perkate išmaniųjų vandens skaitiklių akumuliatoriais maitinamas vožtuvų pavaras, pagrindiniai klausimai visada yra tie patys: ar jis išlaikys pasenusių vožtuvų sukimo momentą, kiek ilgai veiks su skaitiklio sausųjų elementų paketu ir ar laidai atitiks jūsų skaitiklio plokštę be pertvarkymo? Ši 3,6 V pavara sukurta remiantis šiais trimis apribojimais.
Kaiye gamina vandens skaitiklių pavaras nuo tada, kai buvo pradėtas taikyti išmanusis skaitiklis, kurių metinė pavaros galia10 milijonų rinkiniųir daugiau nei 30 metų techninės įrangos ir valdymo vožtuvų gamybos patirtis. Ši sausų elementų pavara yra tos didelės apimties patikrintos platformos dalis – sukurta taip, kad būtų galima integruoti OĮG, partijos nuoseklumą ir nuspėjamą pristatymo laiką.
Žemiau rasite faktinius darbo parametrus, laidų logiką, pirkimo ribas ir techninius klausimus, kuriuos jūsų inžinierių komanda užduos prieš patvirtindama pavyzdį.
Dauguma baterijomis maitinamų skaitiklio vožtuvų gedimų kyla ne dėl variklio. Jie atsiranda dėl to, kad pasenusių vožtuvų sukimo momentas yra mažesnis, dėl srovės traukimo akumuliatorius išeikvojamas greičiau, nei tikėtasi, arba dėl laidų, kurie neatitinka skaitiklio plokštės. Ši pavara tiesiogiai sprendžia šiuos tris gedimo taškus.
Vardinė pavara yra ≥1,8 N·m, naudojant 1500:1 metalinę pavarą, kuri yra pritaikyta mažo skersmens vandens skaitiklio vožtuvams. Metalinės krumpliaračiai yra apdirbti, o ne sukepinti, todėl ilgą laiką važiuojant dviračiu išsaugomas sukimo momentas ir sumažėja dantų išskyrimo rizika užstrigus.
Darbinė srovė yra ≤25 mA esant 3,6 V vardinei įtampai, kai užblokuoto rotoriaus srovė yra 550 mA. Dėl mažos darbinės srovės pavara gali veikti naudojant standartinį sausų elementų paketą be pernelyg didelio akumuliatoriaus išsikrovimo, o užrakinto rotoriaus figūra nurodo jūsų vairuotojo grandinei, ko tikėtis vožtuvo įjungimo metu.

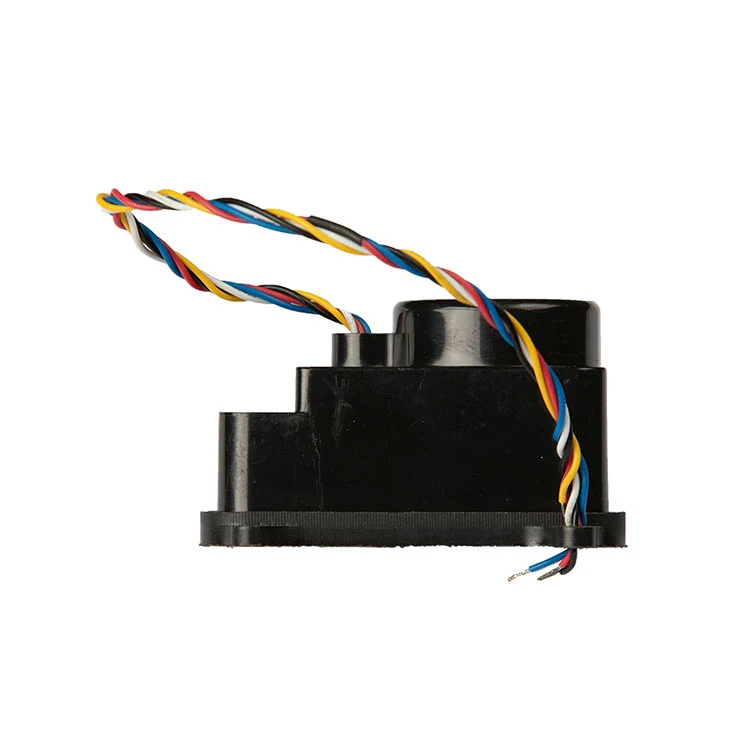

Raudonas neigiamas, juodas teigiamas, mėlynas atviras, baltas COM, geltonas uždarymas. Laidų schema atskiria maitinimą nuo atidarymo / uždarymo valdymo signalų, todėl pavara gali būti valdoma pagal esamą skaitiklio plokštės valdymo logiką, nepridedant atskiros relės plokštės.
Pavara skirta gyvenamosioms, požeminėms ir neelektrifikuotoms instaliacijos scenarijams, kai 220 V maitinimo tinklo arba tam skirtų maitinimo kabelių paleisti nepraktiška. Jis palaiko stabilų vožtuvo valdymą ir signalo grįžtamąjį ryšį be vietos maitinimo infrastruktūros.
Žemiau esančioje lentelėje parodyta standartinė sausų elementų pavaros konfigūracija. Jei jūsų skaitiklio platforma veikia pagal skirtingą įtampą, sukimo momento kreivę ar laidų sujungimą, šiuos parametrus galima pritaikyti OĮG peržiūros metu.
| Parametras | Standartinė vertė | Pirkimo pastaba |
|---|---|---|
| Nominali įtampa | 3,6 V DC | Patvirtinkite suderinamumą su matuoklio sausųjų elementų paketu |
| Veikiamos įtampos diapazonas | 2,5–5 V DC | Didesnė įtampa diapazone užtikrina didesnį sukimo momentą, bet sutrumpina tarnavimo laiką |
| Veikimo srovė | ≤25 mA | Didžiausios srovės biudžetas vožtuvo eigos metu, ne tik budėjimo režimu |
| Užrakinto rotoriaus srovė | 550 mA | Naudinga nustatant vairuotojo ir apsaugos grandinės dydį |
| Išėjimo sukimo momentas | ≥1,8 N·m | Matuojama esant vardinei įtampai; patikrinkite, ar nėra vožtuvo lizdo sukimo momento |
| Sumažinimo koeficientas | 1500:1 | Pritaikyta prie mažos skylės vandens skaitiklio vožtuvo platformos |
| Vožtuvo atsako laikas | ≤8 s | Atidaryti-uždaryti arba beveik atidaryti esant vardinei įtampai |
| Laidai | Raudonas neigiamas, juodas teigiamas, mėlynas atviras, baltas COM, geltonas uždarymas | Kabelio ilgį, jungtį ir laido spalvą galima pritaikyti |
Jei jūsų skaitiklio plokštė tiekia kitokį valdymo signalo poliškumą arba naudoja kitą jungtį, Kaiye inžinierių komanda gali peržiūrėti laidus ir pasiūlyti atitinkamą konfigūraciją, o ne priversti standartinį laidą į nesuderinamą skaitiklio platformą.
OĮG pirkėjams pavara tinka tik tiek, kiek ji tinka skaitiklio korpusui, vožtuvo kotui ir valdymo plokštei. Ši sausų elementų pavara naudoja kompaktiškus kontūrus, skirtus ribotos erdvės išmaniųjų skaitiklių korpusams, su laidų schema, atskiriančia maitinimą nuo atidarymo / uždarymo valdymo signalų.
Maitinimo laidai.Raudona yra neigiama, juoda yra teigiama. Pavaros grandinė turi būti pritaikyta 550 mA užblokuoto rotoriaus srovei, net jei normali darbo srovė yra ≤25 mA, nes vožtuvo lizdas gali trumpam reikalauti didesnės srovės. Jei pavara yra keičiama lauke, skaitiklio plokštėje rekomenduojama naudoti atvirkštinio poliškumo apsaugą.
Valdymo laidai.Mėlyna yra atvira, balta yra COM, geltona yra arti. Ši grandinė turėtų būti traktuojama kaip valdymo įvestis, o ne maitinimo linija, ir turėtų likti nepriklausoma nuo ryšio modulio, kad ryšio sutrikimas neišjungtų vožtuvo valdymo.
Montavimo sąsaja.Pavara suprojektuota aplink vožtuvo kotą ir tvirtinimo modelį, naudojamą ant mažo skersmens išmaniojo skaitiklio vožtuvų korpusų. Prieš išleidžiant tūrį, pirkėjai turi patvirtinti koto kvadratą, montavimo angų atstumą ir pavaros padėtį skaitiklio korpuso viduje. Kaiye gali pateikti pavyzdį mechaniniam tinkamumo patikrinimui prieš pateikiant gamybos užsakymą.
Jei taip pat perkate skaitiklio korpusą arba visą vožtuvo komplektą, pavarą galima peržiūrėti kartu suvandens skaitiklio korpusasir vožtuvo korpusas, kad būtų sumažintas sąsajos neatitikimas surinkimo metu.
Pavara pritaikyta mažo skersmens vožtuvo valdymui, kai akumuliatoriaus energija ir žema srovė yra svarbesnė nei didelės spartos valdymas. Įprastos apimties programos apima:
Nuotolinis atidarymas / uždarymas, skirtas atsiskaitymo kontrolei, įsiskolinimų valdymui ir atsakui į nuotėkį daugiabučiuose namuose ir komunalinių paslaugų tvarkomose gyvenamosiose sąskaitose.
Požeminiai ir lauko skaitiklių įrenginiai, kuriuose 220 V maitinimo arba tam skirti maitinimo kabeliai yra nepraktiški, o pavara veikia iš skaitiklio sausųjų elementų paketo.
Partijinis įrengimas senos bendrijos renovacijos, miestelio vandentvarkos ir pramonės parko subskaitiklyje, kur pavaros perkamos keturių ar penkių skaitmenų kiekiais.
Pavaros tiekimas vandens skaitiklių gamintojams ir vožtuvų automatikos dirbtuvėms, kurios integruoja pavarą į savo skaitiklį ar vožtuvo gaminį prieš išsiunčiant į komunalinę įmonę.
Kadangi pavara yra Kaiye platesnės vandens skaitiklių komponentų platformos dalis, pirkėjai, perkantys kelis komponentus, gali sustiprinti kvalifikaciją ir logistiką. Jei jūsų projektui taip pat reikalingas belaidis ryšys skaitiklio lygiu, pavara skirta veikti kartu su Kaiye'sbelaidis vandens skaitiklisplatforma.
B2B pirkėjams „gamintojas“ turėtų reikšti proceso kontrolę, o ne tik prekybos įmonę su katalogu. Kaiye valdo ISO 9001 kokybės sistemą, vykdo automatizuotą pavarų komplektų gamybą ir daugiau nei du dešimtmečius gamina vandens skaitiklių pavaras. Šiai sausų elementų pavarai ši gamybos bazė naudinga trimis konkrečiais būdais:
Partijos konsistencija.Metalinės krumpliaračiai apdirbami kontroliuojamais matmenimis. Automatinis surinkimas sumažina pavarų tinklelio, sukimo momento išėjimo ir reakcijos laiko svyravimus – tai labai svarbu, kai įrengiate tūkstančius pavarų komunalinių paslaugų projekte.
Atvyksta apžiūra ir galutinis testas.Standartinė gamyba apima funkcinius srovės ėmimo, atsako laiko ir vožtuvo eigos patikrinimus. Pirkėjai gali paprašyti patikrinimo protokolo ir mėginių ėmimo plano prieš pateikdami apimties užsakymą.
Atsekamumas.Modelio kodas, gamybos partijos ir bandymo įrašai išsaugomi, todėl, jei atsiranda lauko problema, paveiktą populiaciją būtų galima izoliuoti, o ne kiekvieną projekto vykdymą traktuoti kaip įtariamą. Norėdami sužinoti daugiau apie Kaiye gamybos bazę ir kokybės sistemą, žrįmonės profilis ir gamybos apžvalga.
Sausų elementų pavarą galima įsigyti kaip standartinį įrenginį, tačiau standartinis tai nereiškia, kad fiksuotas. OĮG ir projektų pirkėjams po techninės peržiūros dažniausiai pritaikomi šie elementai:
Kabelis ir jungtis.Kabelio ilgį, laido matuoklį, spalvos kodą ir jungties tipą galima nurodyti taip, kad jie atitiktų jūsų skaitiklio korpusą ir surinkimo įtaisą.
Valdymo logika.Atidarymo/uždarymo signalo poliškumą ir COM konfigūraciją galima suderinti su skaitiklio plokšte.
Sukimo momentas ir pavaros santykis.Vožtuvams su didesniu sukimo momentu arba skirtinga koto geometrija alternatyvus perdavimo skaičius arba variklio pakopa gali būti tinkamesnė nei standartinė 1500:1 konfigūracija.

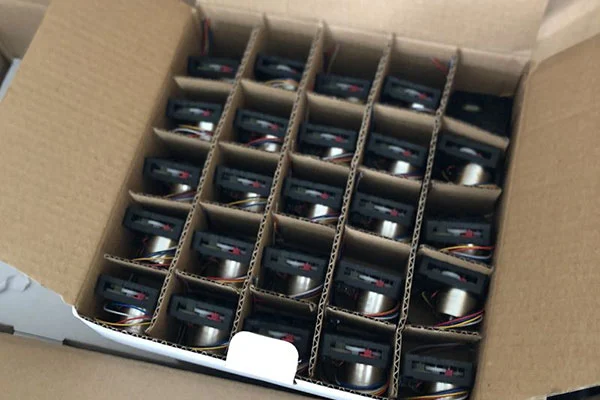

Prekės ženklas ir pakavimas.Privataus etikečių ženklinimas, neutrali pakuotė ir konkrečiam projektui būdingas ženklinimas galimi dideliems užsakymams.
Įprastas MOQ standartinei konfigūracijai prasideda nuo 500 vienetų; pritaikytam kabeliui, jungtims ar prekės ženklui gali prireikti didesnio MOQ ir pavyzdžio patvirtinimo žingsnio. Standartinių vienetų pristatymo laikas paprastai yra 15–25 darbo dienos po PO ir mėginio patvirtinimo. Galutinis MOQ ir pristatymo laikas patvirtinami pasiūlyme.
Koks yra minimalus užsakymo kiekis?
Standartinė konfigūracija prasideda nuo 500 vienetų. Pritaikant kabelį, jungtį ar prekės ženklą gali prireikti didesnio MOQ ir pavyzdžio patvirtinimo žingsnio.
Ar pavarą galima pritaikyti skirtingo ilgio laidams ar jungtims?
Taip. Kabelio ilgį, laido matuoklį, spalvos kodą ir jungties tipą galima nurodyti taip, kad jie atitiktų jūsų skaitiklio korpusą ir surinkimo įtaisą.
Koks yra pristatymo laikas?
Standartiniai vienetai paprastai yra 15–25 darbo dienos po PO ir mėginio patvirtinimo, atsižvelgiant į užsakymo kiekį ir komponentų prieinamumą.
Ar pavara suderinama su 3,6 V sausų elementų baterijomis maitinamais išmaniaisiais skaitikliais?
Taip. Pavara skirta 3,6 V nuolatinės srovės sausųjų elementų akumuliatorių sistemoms, kurių darbinės įtampos diapazonas yra 2,5–5 V. Techninės peržiūros metu patvirtinkite skaitiklio plokštės valdymo logiką ir vožtuvo apkrovą.
