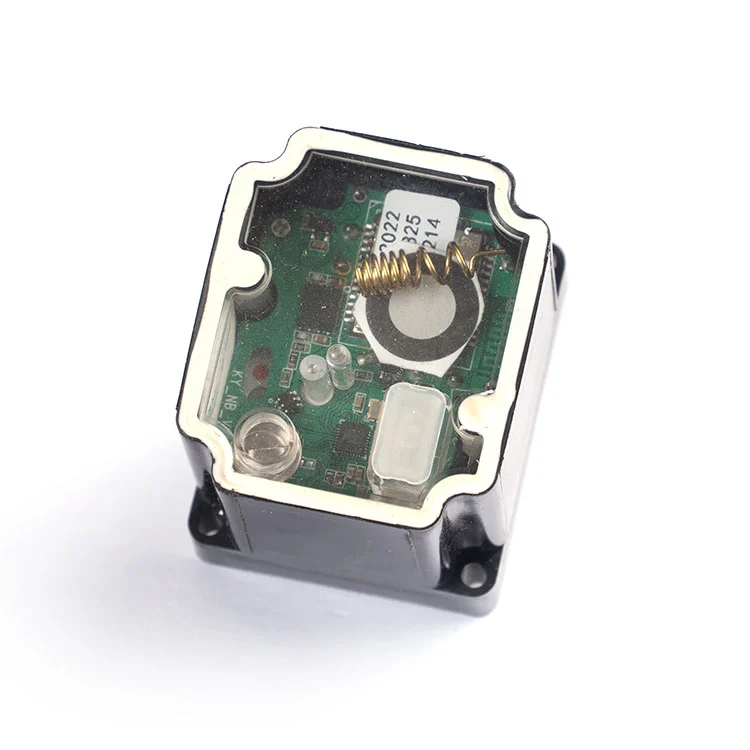

Modulinė vandens skaitiklio pavara

Ką modulinė pavara iš tikrųjų išsprendžia pirkėjams

Dauguma modulinės pavaros integravimo problemų kyla ne dėl variklio. Jie atsiranda dėl netinkamo vožtuvo dydžio sumažinimo koeficiento pasirinkimo, srovės suvartojimo, kuris greičiau nei tikėtasi išeikvoja akumuliatorių, arba jungties ir laidų apibrėžimus, kurie neatitinka skaitiklio plokštės. Ši pavara tiesiogiai sprendžia šiuos tris gedimo taškus.

• Dvigubas santykis atitinka vožtuvo dydį.2400:1 DN15–DN20 ir 3700:1 DN25. 3700:1 versija užtikrina ≥2,7 N·m, kad būtų galima valdyti didesnį DN25 vožtuvų sukimo momentą, o 2400:1 versija palaiko ≤10 s atsako laiką mažesnėms angoms.
• Mažas srovės suvartojimas akumuliatoriniams skaitikliams.Darbinė srovė yra ≤25 mA esant 3,6 V vardinei įtampai, kai užblokuoto rotoriaus srovė yra 450 mA. Dėl mažos darbinės srovės pavara gali veikti iš akumuliatoriaus be perteklinio išsikrovimo, o užrakinto rotoriaus figūra nurodo jūsų vairuotojo grandinei, ko tikėtis vožtuvo įjungimo metu.
• PH tipo 4P jungtis, 6 laidai.4 signalų linijos ir 2 maitinimo laidai. Jungtis skirta modulinėms skaitiklių platformoms, kur pavara jungiama prie plokštės, o ne yra prijungta prie laidų.
• IP67 drėgmės ir lauko skaitiklių duobėms.Korpusas turi IP67 laikiną panardinimą ir dulkių patekimą, tinka lauko skaitiklių dėžėms, požeminėms duobėms ir drėgnoms komunalinėms spintelėms.

Techninės specifikacijos Pirkėjai turėtų patikrinti prieš užsakydami

Žemiau esančioje lentelėje parodyta standartinė modulinės pavaros konfigūracija. Jei jūsų skaitiklio platforma veikia pagal kitokią įtampą, sukimo momento kreivę ar jungtį, šiuos parametrus galima pritaikyti OĮG peržiūros metu.

Jei jūsų skaitiklio plokštėje naudojama kita jungtis arba tikimasi kitokio laido apibrėžimo, Kaiye inžinierių komanda gali peržiūrėti laidą ir pasiūlyti atitinkamą konfigūraciją, o ne priversti standartinį kištuką į nesuderinamą plokštę.

Laidai ir jungtis: ko pirmiausia klausia inžinieriai

Modulinėse skaitiklių platformose pavara tinka tiek, kiek ji tinka skaitiklio plokštei, vožtuvo kotui ir gaubtui. Šioje pavaroje naudojama PH tipo 4P jungtis su 6 laidais: 4 signalo linijos ir 2 maitinimo laidai. Kištukas skirtas dėti tiesiai į skaitiklio plokštę, o ne prijungti prie laidų.

Maitinimo laidai.Galios pora maitina variklio pavarą. Pavaros grandinė turi būti pritaikyta 450 mA užblokuoto rotoriaus srovei, net jei normali darbo srovė yra ≤25 mA, nes vožtuvo lizdas gali trumpam reikalauti didesnės srovės. Jei pavara yra keičiama lauke, skaitiklio plokštėje rekomenduojama naudoti atvirkštinio poliškumo apsaugą.

Signalo laidai.4 signalų linijos perduoda atidarymo / uždarymo valdymą ir padėties grįžtamąjį ryšį. Ši grandinė turėtų būti traktuojama kaip valdymo įvestis, o ne maitinimo linija, ir turėtų likti nepriklausoma nuo ryšio modulio, kad ryšio sutrikimas neišjungtų vožtuvo valdymo.

Laido apibrėžimas.Dabartinėje gaminio dokumentacijoje rodomi 6 laidai, tačiau prieš gaminant spalvų apibrėžimus reikia patvirtinti faktiniame duomenų lape. Prieš patvirtindami pavyzdį, pirkėjai turėtų paprašyti galutinės laidų schemos ir kontakto.

Montavimo sąsaja.Pavara suprojektuota aplink vožtuvo kotą ir montavimo modelį, naudojamą DN15–DN25 moduliniuose išmaniojo skaitiklio vožtuvų korpusuose. Prieš išleidžiant tūrį, pirkėjai turi patvirtinti koto kvadratą, montavimo angų atstumą ir pavaros padėtį skaitiklio korpuso viduje. Kaiye gali pateikti pavyzdį mechaniniam tinkamumo patikrinimui prieš pateikiant gamybos užsakymą.

Jei taip pat perkate skaitiklio korpusą arba visą vožtuvo komplektą, pavarą galima peržiūrėti kartu suvandens skaitiklio korpusasir vožtuvo korpusas, kad būtų sumažintas sąsajos neatitikimas surinkimo metu.

Kur naudojama modulinė pavara: pritaikymas tinkamas tūriniams projektams

Pavara pritaikyta modulinėms išmaniųjų skaitiklių platformoms, kuriose veikimas naudojant akumuliatorių, mažas srovės suvartojimas ir kištukinė jungtis yra svarbesni nei greitas įjungimas. Įprastos apimties programos apima:

• Išmanieji gyvenamųjų namų vandens skaitikliai (DN15–DN20).Nuotolinis atidarymas / uždarymas, skirtas atsiskaitymo kontrolei, įsiskolinimų valdymui ir atsakui į nuotėkį daugiabučiuose namuose ir komunalinių paslaugų tvarkomose gyvenamosiose sąskaitose. Naudokite 2400:1 versiją.
• Didesnio skersmens gyvenamųjų ir lengvųjų komercinių skaitiklių (DN25).Kai vožtuvo lizdo sukimo momentas yra didesnis ir norint užtikrinti patikimą uždarymą reikalinga 3700:1 versija.
• Neelektrifikuotų skaitiklių duobės.Požeminiai ir lauko skaitiklių įrenginiai, kai 220 V maitinimo arba tam skirti maitinimo kabeliai yra nepraktiški, o pavara veikia iš skaitiklio akumuliatoriaus.
• OEM skaitiklių platformos.Pavaros tiekimas vandens skaitiklių gamintojams, kurie modulinę pavarą integruoja į savo skaitiklio gaminį prieš išsiunčiant į komunalinę įmonę.

Kadangi pavara yra Kaiye platesnės vandens skaitiklių komponentų platformos dalis, pirkėjai, perkantys kelis komponentus, gali sustiprinti kvalifikaciją ir logistiką. Jei jūsų projektui taip pat reikalingas belaidis ryšys skaitiklio lygiu, pavara skirta veikti kartu su Kaiye'sbelaidis vandens skaitiklisplatforma. Taip pat galite peržiūrėti visąvandens skaitiklio pavaros diapazonassusijusiems modeliams.

Kokybė, nuoseklumas ir tai, ką čia iš tikrųjų reiškia „gamintojas“.

B2B pirkėjams „gamintojas“ turėtų reikšti proceso kontrolę, o ne tik prekybos įmonę su katalogu. Kaiye valdo ISO 9001 kokybės sistemą, vykdo automatizuotą pavarų komplektų gamybą ir daugiau nei du dešimtmečius gamina vandens skaitiklių pavaras. Ši modulinė pavara iš tos gamybos bazės turi tris konkrečius būdus:

Partijos konsistencija.Krumpliaračiai apdirbami pagal kontroliuojamus matmenis. Automatinis surinkimas sumažina pavarų tinklelio, sukimo momento išėjimo ir reakcijos laiko svyravimus – tai labai svarbu, kai įrengiate tūkstančius pavarų komunalinių paslaugų projekte.

Atvyksta apžiūra ir galutinis testas.Standartinė gamyba apima funkcinius srovės ėmimo, atsako laiko ir vožtuvo eigos patikrinimus. Pirkėjai gali paprašyti patikrinimo protokolo ir mėginių ėmimo plano prieš pateikdami apimties užsakymą.

Atsekamumas.Modelio kodas, gamybos partijos ir bandymo įrašai išsaugomi, todėl, jei atsiranda lauko problema, paveiktą populiaciją būtų galima izoliuoti, o ne kiekvieną projekto vykdymą traktuoti kaip įtariamą. Norėdami sužinoti daugiau apie Kaiye gamybos bazę ir kokybės sistemą, žrįmonės profilis ir gamybos apžvalga.

OEM pritaikymo ir pirkimo sąlygos

Modulinę pavarą galima įsigyti kaip standartinį įrenginį, tačiau standartinė nereiškia, kad ji yra fiksuota. OĮG ir projektų pirkėjams po techninės peržiūros dažniausiai pritaikomi šie elementai:

Kabelis ir jungtis.Kabelio ilgį, laido matuoklį, spalvos kodą ir jungties tipą galima nurodyti taip, kad jie atitiktų jūsų skaitiklio korpusą ir surinkimo įtaisą.

Laido apibrėžimas ir valdymo logika.Atidarymo / uždarymo signalo atvaizdavimas ir maitinimo poliškumas gali būti suderinti su skaitiklio plokšte.

Sumažinimo koeficientas.Jei jūsų vožtuvo dydis nepatenka į DN15–DN25 arba įjungimo sukimo momentas yra neįprastas, alternatyvus perdavimo skaičius arba variklio pakopa gali būti tinkamesnė nei standartinė 2400:1 arba 3700:1 konfigūracija.

Prekės ženklas ir pakavimas.Privataus etikečių ženklinimas, neutrali pakuotė ir konkrečiam projektui būdingas ženklinimas galimi dideliems užsakymams.

Tipiškas MOQ ir pristatymo laikas patvirtinami citatoje. Standartinis pristatymas paprastai yra 15–30 dienų po PO ir mėginio patvirtinimo, atsižvelgiant į užsakymo kiekį ir komponentų prieinamumą.

Pirkimų DUK

Kokioms išmaniųjų vandens skaitiklių specifikacijoms tinka modulinė pavara?
Pavara skirta išmaniesiems vandens skaitikliams DN15–DN25. DN15 ir DN20 skaitikliams naudokite 2400:1 sumažinimą, o DN25 skaitikliams – 3700:1 sumažinimą, kad atitiktų kiekvieno kalibro vožtuvo valdymo reikalavimus.

Koks yra mažos darbinės srovės (≤25 mA) pranašumas?
Maža veikimo srovė sumažina baterijomis maitinamų skaitiklių energijos sąnaudas, prailgina baterijų keitimo ciklus ir sumažina šilumą bei triukšmą veikimo metu.

Kokia yra jungties ir laidų konfigūracija?
Pavaroje naudojama PH tipo 4P jungtis su 6 laidais: 4 signalo linijos ir 2 maitinimo laidai. Prieš užsakydami patvirtinkite tikslią vielos spalvos apibrėžimą pagal faktinį gaminio duomenų lapą.

Ar galima pritaikyti kabelį, jungtį ar prekės ženklą?
Taip. Tūriniams užsakymams galima nurodyti laido ilgį, laido matuoklį, spalvos kodą, jungties tipą ir privataus etiketės žymėjimą.

Koks įprastų užsakymų pristatymo laikas?
Pristatymo laikas paprastai yra 15–30 dienų ir gali būti trumpesnis arba ilgesnis, atsižvelgiant į modelio laikotarpį ir užsakymo kiekį.
