Vandens skaitiklis be laidinės pavaros

Techninės specifikacijos Pirkėjai turėtų patikrinti prieš užsakydami

Toliau pateiktoje lentelėje parodyta standartinė belaidės pavaros konfigūracija. Jei jūsų skaitiklio platforma veikia pagal skirtingą įtampą, sukimo momento kreivę arba kaiščio apibrėžimą, šiuos parametrus galima pritaikyti atliekant OĮG peržiūrą.

Jei jūsų skaitiklio plokštėje naudojamas kitoks kaiščio apibrėžimas arba tikimasi kitokios jungties, Kaiye inžinierių komanda gali peržiūrėti sąsają ir pasiūlyti atitinkamą konfigūraciją, o ne priversti standartinį kištuką į nesuderinamą plokštę.

2,0 mm kaiščio apibrėžimas: ko pirmiausia klausia inžinieriai

Pavara naudoja standartinę 2,0 mm 5 kontaktų sąsają. Smeigtukų funkcijas ir seką galima pritaikyti pagal jūsų projekto reikalavimus.

Maitinimo kaiščiai.IV ir V kaiščiai maitina variklio pavarą. Pavaros grandinė turi būti pritaikyta 450 mA užblokuoto rotoriaus srovei, net jei normali darbo srovė yra ≤25 mA, nes vožtuvo lizdas gali trumpam reikalauti didesnės srovės. Jei pavara yra keičiama lauke, skaitiklio plokštėje rekomenduojama naudoti atvirkštinio poliškumo apsaugą.

Valdymo kaiščiai.I, II ir III kaiščiai turi atidarymo / uždarymo valdiklį ir COM. Ši grandinė turėtų būti traktuojama kaip valdymo įvestis, o ne maitinimo linija, ir turėtų likti nepriklausoma nuo ryšio modulio, kad ryšio sutrikimas neišjungtų vožtuvo valdymo.

Prieš išleidžiant garsumą, pirkėjai turi patvirtinti kaiščių seką, kištuko orientaciją ir pavaros padėtį skaitiklio korpuse. Kaiye gali pateikti pavyzdį mechaniniam ir elektriniam tinkamumo patikrinimui prieš pateikiant gamybos užsakymą.

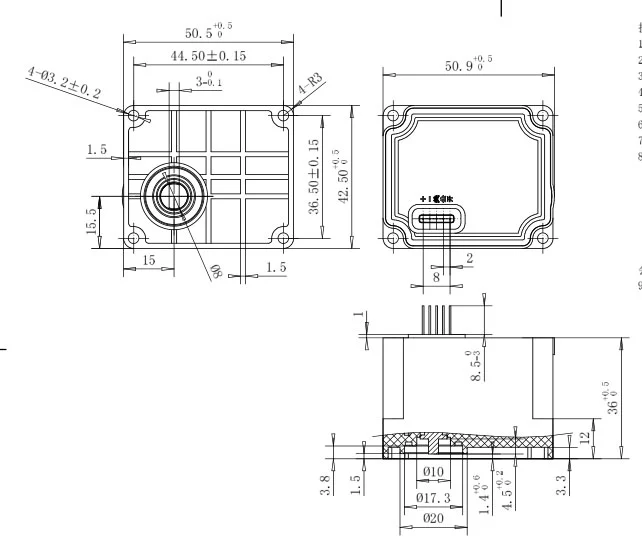

Techninis brėžinys

Kur naudojama belaidė pavara: pritaikymas tinkamas tūriniams projektams

Pavara pritaikyta išmaniųjų skaitiklių platformoms, kur „plug-and-play“ surinkimas, mažas srovės traukimas ir stabili kaiščio jungtis yra svarbiau nei greitas įjungimas. Įprastos apimties programos apima:

• Išmanieji gyvenamųjų namų vandens skaitikliai (DN15–DN20).Nuotolinis atidarymas / uždarymas, skirtas atsiskaitymo kontrolei, įsiskolinimų valdymui ir atsakui į nuotėkį. Naudokite 2400:1 versiją.
• Didesnio skersmens gyvenamųjų ir lengvųjų komercinių skaitiklių (DN25).Kai vožtuvo lizdo sukimo momentas yra didesnis ir reikalinga 3700:1 versija.
• Automatizuotos skaitiklių surinkimo linijos.Kai kabelio suvirinimo pašalinimas supaprastina surinkimo procesą ir pagerina įrenginio nuoseklumą.
• OEM skaitiklių platformos.Pavaros tiekimas vandens skaitiklių gamintojams, kurie integruoja belaidę pavarą į savo skaitiklio gaminį prieš išsiunčiant į komunalinę įmonę.

Kadangi pavara yra Kaiye platesnės vandens skaitiklių komponentų platformos dalis, pirkėjai, perkantys kelis komponentus, gali sustiprinti kvalifikaciją ir logistiką. Jei jūsų projektui taip pat reikalingas belaidis ryšys skaitiklio lygiu, pavara skirta veikti kartu su Kaiye'sbelaidis vandens skaitiklisplatforma. Taip pat galite peržiūrėti visąvandens skaitiklio pavaros diapazonassusijusiems modeliams.

Kokybė, nuoseklumas ir tai, ką čia iš tikrųjų reiškia „gamintojas“.

B2B pirkėjams „gamintojas“ turėtų reikšti proceso kontrolę, o ne tik prekybos įmonę su katalogu. Kaiye valdo ISO 9001 kokybės sistemą, vykdo automatizuotą pavarų komplektų gamybą ir daugiau nei du dešimtmečius gamina vandens skaitiklių pavaras. Ši belaidė pavara iš šios gamybos bazės naudojasi trimis konkrečiais būdais:

Partijos konsistencija.Belaidė kaiščio jungtis pašalina rankinį kabelių suvirinimą, o tai yra vienas didžiausių pavaros mechanizmų skirtumų šaltinių. Automatinis surinkimas ir kontroliuojami kaiščio matmenys sumažina kontaktinio pasipriešinimo ir atsako laiko pokyčius.

Atvyksta apžiūra ir galutinis testas.Standartinė gamyba apima funkcinius srovės ėmimo, atsako laiko ir vožtuvo eigos patikrinimus. Pirkėjai gali paprašyti patikrinimo protokolo ir mėginių ėmimo plano prieš pateikdami apimties užsakymą.

Atsekamumas.Modelio kodas, gamybos partijos ir bandymo įrašai išsaugomi, todėl, jei atsiranda lauko problema, paveiktą populiaciją būtų galima izoliuoti, o ne kiekvieną projekto vykdymą traktuoti kaip įtariamą. Norėdami sužinoti daugiau apie Kaiye gamybos bazę ir kokybės sistemą, žrįmonės profilis ir gamybos apžvalga.

OEM pritaikymo ir pirkimo sąlygos

Belaidę pavarą galima įsigyti kaip standartinį įrenginį, tačiau standartinis tai nereiškia, kad fiksuotas. OĮG ir projektų pirkėjams po techninės peržiūros dažniausiai pritaikomi šie elementai:

Smeigtuko apibrėžimas ir seka.Kaiščių funkcijas ir kaiščių tvarką galima suderinti su skaitiklio plokšte.

Jungtis ir korpusas.Kištuko tipą, orientaciją ir pavaros korpusą galima nurodyti taip, kad atitiktų jūsų skaitiklio korpusą ir surinkimo įtaisą.

Sumažinimo koeficientas.Jei jūsų vožtuvo dydis nepatenka į DN15–DN25 arba įjungimo sukimo momentas yra neįprastas, alternatyvus perdavimo skaičius arba variklio pakopa gali būti tinkamesnė nei standartinė 2400:1 arba 3700:1 konfigūracija.

Prekės ženklas ir pakavimas.Privataus etikečių ženklinimas, neutrali pakuotė ir konkrečiam projektui būdingas ženklinimas galimi dideliems užsakymams.

Tipiškas MOQ ir pristatymo laikas patvirtinami citatoje. Standartinis pristatymas paprastai yra 15–30 dienų po PO ir mėginio patvirtinimo, atsižvelgiant į užsakymo kiekį ir komponentų prieinamumą.

Pirkimų DUK

Ką reiškia "nėra laido" šioje pavaroje?

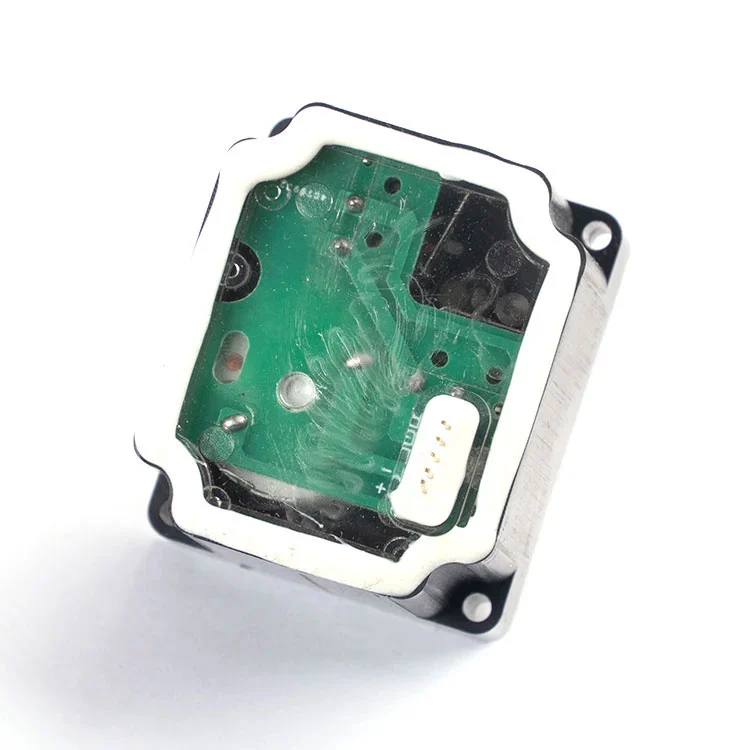

Tai reiškia belaidį kontaktinį sujungimą: pavara tiesiogiai jungiama prie skaitiklio pagrindo ir elektroninio modulio per 2,0 mm 5 kontaktų sąsają, nereikia suvirinti kabelio. Tai supaprastina surinkimą ir palaiko automatizuotas gamybos linijas.

Kuriems vandens skaitiklių kalibrams tinka belaidė pavara?
Jis skirtas išmaniesiems vandens skaitikliams DN15–DN25. Naudokite 2400:1 sumažinimą DN15 ir DN20 skaitikliams ir 3700:1 sumažinimą DN25 skaitikliams.

Kas yra kaiščio apibrėžimas?
Standartinis 2,0 mm 5 kontaktų apibrėžimas yra: I vožtuvo atidarymo valdymo signalas, II bendras gnybtas (COM), III vožtuvo uždarymo valdymo signalas, IV nuolatinės srovės maitinimo teigiamas (+), V nuolatinės srovės galios neigiamas (-). Smeigtukų funkcijas ir seką galima tinkinti.

Ar galima tinkinti kaiščio apibrėžimą, laidą ar prekės ženklą?
Taip. Kaiščių funkcijos, kaiščių seka, jungties tipas ir privačios etiketės žymėjimas gali būti nurodytos apimties užsakymams atlikus techninę peržiūrą.

Koks įprastų užsakymų pristatymo laikas?
Pristatymo laikas paprastai yra 15–30 dienų ir gali būti trumpesnis arba ilgesnis, atsižvelgiant į modelio laikotarpį ir užsakymo kiekį.
