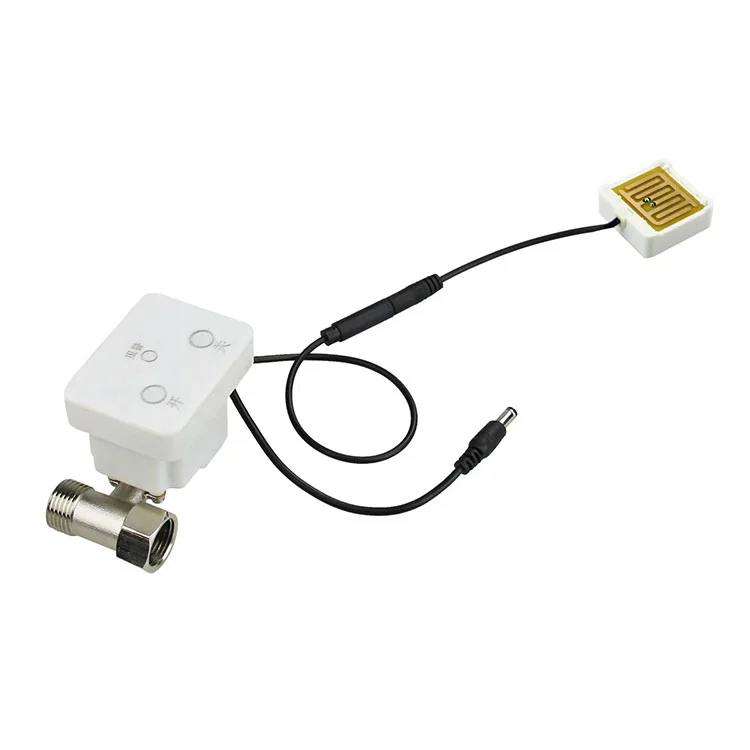

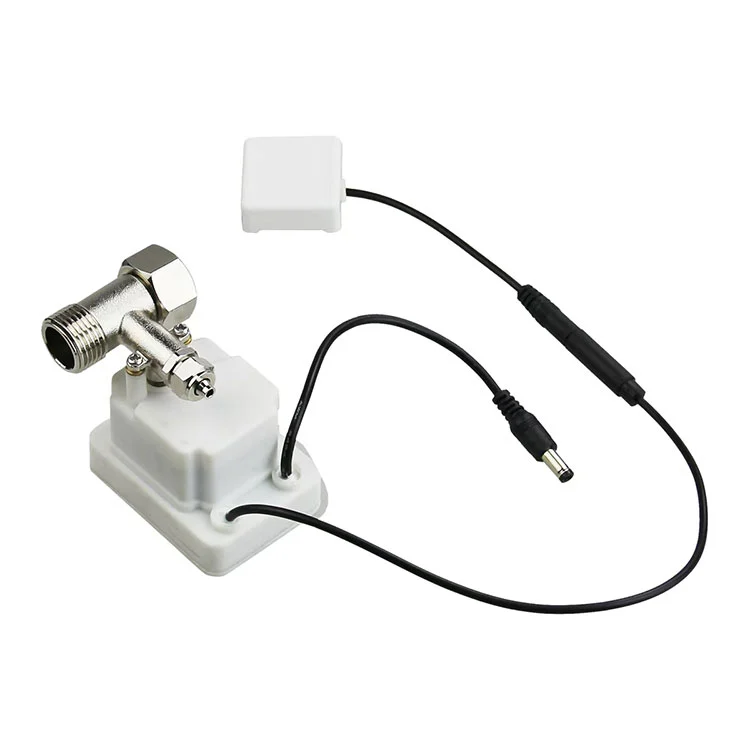

KY-KT-27 — 24V vandens skaitiklio valymo vožtuvo pavara, skirta išmaniesiems vandens skaitikliams ir valymo sistemoms.
≥1,8 N·m išėjimo sukimo momentas · 2400:1 apdirbtas metalinis reduktorius · IP66 korpusas · ≤10 s vožtuvo atsakas · ≤80 mA darbinė srovė · 450 mA užblokuoto rotoriaus srovė.
Palaiko elektrinį nuotolinio valdymo pultą ir rankinį avarinį valdymą. Nuotėkio signalizacijos kabelis suaktyvina automatinį vožtuvo uždarymą ir raudoną vandens kontakto indikatorių. Skirta DN15–DN20 vožtuvų platformoms.
OEM pritaikymas: įtampa, kabelio ilgis ir jungtis, valdymo logika, sukimo momento pakopa, prekės ženklas ir pakuotė. Standartinis MOQ nuo 500 vnt; pristatymo laikas 15–25 darbo dienos po mėginio patvirtinimo.Atsiųskite savo vožtuvo specifikacijas, kad gautumėte atitinkamą pasiūlymą.
Jei perkate vožtuvų pavaras išmaniesiems vandens skaitikliams, valymo sistemoms ar mažo vamzdyno tūrio valdymui, KY-KT-27 sukurtas vienam tikslui: patikimai uždaryti ir atidaryti vožtuvus pagal komandą, ciklas po ciklo, nepadidinant jūsų gaminio ar projekto priežiūros naštos.
Kaiye gamina vandens skaitiklių pavaras nuo tada, kai buvo pradėtas taikyti išmanusis skaitiklis, kurių metinė pavaros galia10 milijonų rinkiniųir daugiau nei 30 metų techninės įrangos ir valdymo vožtuvų gamybos patirtis. KY-KT-27 yra tos didelės apimties patikrintos platformos dalis, sukurta taip, kad būtų galima integruoti OĮG, partijos nuoseklumą ir nuspėjamą pristatymo laiką.
Tai nėra katalogo rezervuota vieta. Žemiau rasite faktinius darbo parametrus, montavimo ir laidų logiką, pirkimo ribas ir techninius klausimus, kuriuos užduos jūsų inžinierių komanda prieš patvirtindama pavyzdį.
Dauguma išmaniųjų skaitiklių vožtuvų gedimų kyla ne dėl elektronikos. Jie atsiranda dėl pasenusių vožtuvų sukimo momento sumažėjimo, drėgnų skaitiklių dėžučių sandarinimo arba laidų konfigūracijos, kurios neatitinka skaitiklio platformos. KY-KT-27 tiesiogiai sprendžia šiuos tris gedimo taškus.
Vardinė ≥1,8 N·m, naudojant 2400:1 metalinę pavarą, pavara pritaikyta DN15 ir DN20 vandens skaitiklių vožtuvams. Metalinės krumpliaračiai yra apdirbti, o ne sukepinti, todėl ilgą laiką važiuojant dviračiu išsaugomas sukimo momentas ir sumažėja dantų išskyrimo rizika užstrigus.
Skaitiklių dėžutės yra drėgnos, retkarčiais panardintos ir veikiamos kondensato. IP66 korpusas apsaugo pavarą ir valdymo elektroniką, todėl pavara gali išlikti funkcionali lauko duobėse, komunalinėse spintelėse ir valymo įrangos korpusuose.
Kai pasirenkamas vandens nuotėkio signalizacijos kabelis aptinka vandens sąlytį, pavara automatiškai uždaro vožtuvą ir įjungia raudoną indikatorių. Tai laidinis saugos atsakas, veikiantis nepriklausomai nuo skaitiklio elektronikos, sumažinant priklausomybę nuo programinės įrangos įsikišimo.
Montavimo komandos turi valdyti vožtuvą prieš įjungdamos maitinimą, o techninės priežiūros brigadai turi galimybę atidaryti arba uždaryti vožtuvą priežiūros metu. KY-KT-27 palaiko rankinį avarinį valdymą kartu su elektriniu nuotolinio valdymo pultu, todėl vožtuvas niekada neįstrigo.
Žemiau esančioje lentelėje parodyta standartinė KY-KT-27 konfigūracija. Jei jūsų skaitiklio platforma veikia pagal skirtingą įtampą, sukimo momento kreivę ar laidų sujungimą, šiuos parametrus galima pritaikyti OĮG peržiūros metu.
| Parametras | Standartinė vertė | Pirkimo pastaba |
|---|---|---|
| Modelis | KY-KT-27 | Patvirtinkite modelio kodą pavyzdyje ir duomenų lape |
| Nominali įtampa | 24 V DC | Veikimo diapazonas 23–25 V; patvirtinkite suderinamumą su skaitiklio maitinimo bėgeliu |
| Veikimo srovė | ≤80 mA | Didžiausios srovės biudžetas vožtuvo eigos metu, ne tik budėjimo režimu |
| Užrakinto rotoriaus srovė | 450 mA | Naudinga nustatant vairuotojo ir apsaugos grandinės dydį |
| Išėjimo sukimo momentas | ≥1,8 N·m | Matuojama esant vardinei įtampai; patikrinkite, ar nėra vožtuvo lizdo sukimo momento |
| Sumažinimo koeficientas | 2400:1 | Tinka DN15–DN20 vožtuvų platformai |
| Vožtuvo atsako laikas | ≤10 s | Atidaryti-uždaryti arba beveik atidaryti esant vardinei įtampai |
| Atsparumo vandeniui įvertinimas | IP66 | Tinka drėgniems, purslams atspariems ir lauko skaitiklių korpusams |
| Laidai | Maitinimo laidas + nuotėkio signalizacijos laidas | Kabelio ilgį, jungties tipą ir laido spalvą galima pritaikyti |
Jei jūsų programa veikia su 3,6 V, 5 V arba 12 V arba reikalauja kitokio sukimo momento pakopos, Kaiye inžinierių komanda gali peržiūrėti vožtuvo apkrovą ir pasiūlyti atitinkamą pavaros konfigūraciją, o ne priversti standartinį SKU į nesuderinamą vožtuvo platformą.
OĮG pirkėjams pavara tinka tik tiek, kiek ji tinka skaitiklio korpusui, vožtuvo kotui ir valdymo plokštei. KY-KT-27 naudojamas kompaktiškas, integruotas kontūras, skirtas ribotos erdvės išmaniųjų skaitiklių korpusams, su laidų schema, atskiriančia maitinimą nuo nuotėkio aptikimo grandinės.
Maitinimo laidai.Pavara maitinama tam skirtu kabeliu. Pavaros grandinė turi būti pritaikyta 450 mA užblokuoto rotoriaus srovei, net jei normali darbo srovė yra ≤80 mA, nes vožtuvo lizdas gali trumpam reikalauti didesnės srovės. Jei pavara yra keičiama lauke, skaitiklio plokštėje rekomenduojama naudoti atvirkštinio poliškumo apsaugą.
Nuotėkio signalizacijos laidai.Nuotėkio kabelis yra atskira įvestis. Kai jutimo kabelis aptinka vandens sąlytį, pavara uždaro vožtuvą ir įjungia raudoną aliarmo indikatorių. Ši grandinė turėtų būti traktuojama kaip saugos įvestis, o ne matavimo signalas, ir ji turėtų likti nepriklausoma nuo ryšio modulio, kad ryšio sutrikimas neišjungtų nuotėkio suaktyvinto uždarymo.
Montavimo sąsaja.Pavara suprojektuota aplink vožtuvo kotą ir montavimo modelį, naudojamą DN15–DN20 išmaniojo skaitiklio vožtuvų korpusuose. Prieš išleidžiant tūrį, pirkėjai turi patvirtinti koto kvadratą, montavimo angų atstumą ir pavaros padėtį skaitiklio korpuso viduje. Kaiye gali pateikti pavyzdį mechaniniam tinkamumo patikrinimui prieš pateikiant gamybos užsakymą.
Jei taip pat perkate skaitiklio korpusą arba visą vožtuvo komplektą, pavarą galima peržiūrėti kartu suvandens skaitiklio korpusasir vožtuvo korpusas, kad būtų sumažintas sąsajos neatitikimas surinkimo metu.
Pavara pritaikyta mažo skersmens vožtuvo valdymui, kai elektrinis nuotolinis valdymas ir saugus uždarymas yra svarbesni nei greitas valdymas. Įprastos apimties programos apima:
Nuotolinis atidarymas / uždarymas, skirtas atsiskaitymo kontrolei, įsiskolinimų valdymui ir atsakui į nuotėkį daugiabučiuose namuose ir komunalinių paslaugų tvarkomose gyvenamosiose sąskaitose.
Automatinis išsijungimas aptikus nuotėkį, bako lygio valdymą ir filtro ciklo vožtuvo veikimą naudojimo vietoje ir komercinėje valymo įrangoje.
Partijinis įrengimas senos bendrijos renovacijos, miestelio vandentvarkos ir pramonės parko subskaitiklyje, kur pavaros perkamos keturių ar penkių skaitmenų kiekiais.
Pavaros tiekimas vandens skaitiklių gamintojams ir vožtuvų automatikos dirbtuvėms, kurios integruoja pavarą į savo skaitiklį ar vožtuvo gaminį prieš išsiunčiant į komunalinę įmonę.
Kadangi pavara yra Kaiye platesnės vandens skaitiklių komponentų platformos dalis, pirkėjai, perkantys kelis komponentus, gali sustiprinti kvalifikaciją ir logistiką. Jei jūsų projektui taip pat reikalingas belaidis ryšys skaitiklio lygiu, pavara skirta veikti kartu su Kaiye'sbelaidis vandens skaitiklisplatforma, kur vožtuvų valdymas ir nuotolinis duomenų perdavimas traktuojami kaip viena sistema, o ne dvi atskirai kvalifikuotos dalys.
B2B pirkėjams „gamintojas“ turėtų reikšti proceso kontrolę, o ne tik prekybos įmonę su katalogu. Kaiye valdo ISO 9001 kokybės sistemą, vykdo automatizuotą pavarų komplektų gamybą ir daugiau nei du dešimtmečius gamina vandens skaitiklių pavaras. KY-KT-27 turi naudos iš šios gamybos bazės trimis konkrečiais būdais:
Partijos konsistencija.Metalinės krumpliaračiai apdirbami kontroliuojamais matmenimis. Automatinis surinkimas sumažina pavarų tinklelio, sukimo momento išėjimo ir reakcijos laiko svyravimus – tai labai svarbu, kai įrengiate tūkstančius pavarų komunalinių paslaugų projekte.
Atvyksta apžiūra ir galutinis testas.Standartinė gamyba apima funkcinius srovės ėmimo, atsako laiko ir vožtuvo eigos patikrinimus. Pirkėjai gali paprašyti patikrinimo protokolo ir mėginių ėmimo plano prieš pateikdami apimties užsakymą.
Atsekamumas.Modelio kodas, gamybos partijos ir bandymo įrašai išsaugomi, todėl, jei atsiranda lauko problema, paveiktą populiaciją būtų galima izoliuoti, o ne kiekvieną projekto vykdymą traktuoti kaip įtariamą. Norėdami sužinoti daugiau apie Kaiye gamybos bazę ir kokybės sistemą, žrįmonės profilis ir gamybos apžvalga.
KY-KT-27 galima įsigyti kaip standartinį įrenginį, tačiau standartas nereiškia fiksuoto. OĮG ir projektų pirkėjams po techninės peržiūros dažniausiai pritaikomi šie elementai:
Įtampos ir pavaros logika.Jei jūsų skaitiklio plokštė tiekia 3,6 V, 5 V arba 12 V, o ne 24 V, pavaros pavarą galima peržiūrėti ir suderinti. Valdymo signalo poliškumą ir atidarymo/uždarymo logiką taip pat galima suderinti su jūsų plokšte.
Kabelis ir jungtis.Kabelio ilgį, laido matuoklį, spalvos kodą ir jungties tipą galima nurodyti taip, kad jie atitiktų jūsų skaitiklio korpusą ir surinkimo įtaisą.
Sukimo momentas ir pavaros santykis.Vožtuvams su didesniu sukimo momentu arba skirtinga koto geometrija alternatyvus perdavimo skaičius arba variklio pakopa gali būti tinkamesnė nei standartinė 2400:1 konfigūracija.
Prekės ženklas ir pakavimas.Privataus etikečių ženklinimas, neutrali pakuotė ir konkrečiam projektui būdingas ženklinimas galimi dideliems užsakymams.
Įprastas MOQ standartinei konfigūracijai prasideda nuo 500 vienetų; pritaikytai įtampai, kabeliui ar prekės ženklui gali prireikti didesnio MOQ ir pavyzdžio patvirtinimo žingsnio. Standartinių vienetų pristatymo laikas paprastai yra 15–25 darbo dienos po PO ir mėginio patvirtinimo, atsižvelgiant į užsakymo kiekį ir komponentų prieinamumą. Galutinis MOQ ir pristatymo laikas patvirtinami pasiūlyme.
Koks yra minimalus užsakymo kiekis?
Standartinė konfigūracija prasideda nuo 500 vienetų. Pritaikant įtampą, laidą, jungtį ar prekės ženklą gali prireikti didesnio MOQ ir pavyzdžio patvirtinimo žingsnio.
Ar pavarą galima pritaikyti 3,6 V, 5 V arba 12 V įtampai?
Taip. Standartinis blokas yra 24 V DC, tačiau atlikus techninį įvertinimą, pavarą galima peržiūrėti ir suderinti su 3,6 V, 5 V arba 12 V sistemomis.
Koks yra pristatymo laikas?
Standartiniai vienetai paprastai yra 15–25 darbo dienos po PO ir mėginio patvirtinimo, atsižvelgiant į užsakymo kiekį ir komponentų prieinamumą.
Ar jis automatiškai uždaro vožtuvą dėl vandens nutekėjimo?
Taip, kai nuotėkio signalizacijos kabelis aptinka vandens kontaktą, pavara uždaro vožtuvą ir įjungia raudoną aliarmo indikatorių.
