Pagaminta Cixi Kaiye Electric CO., LTD

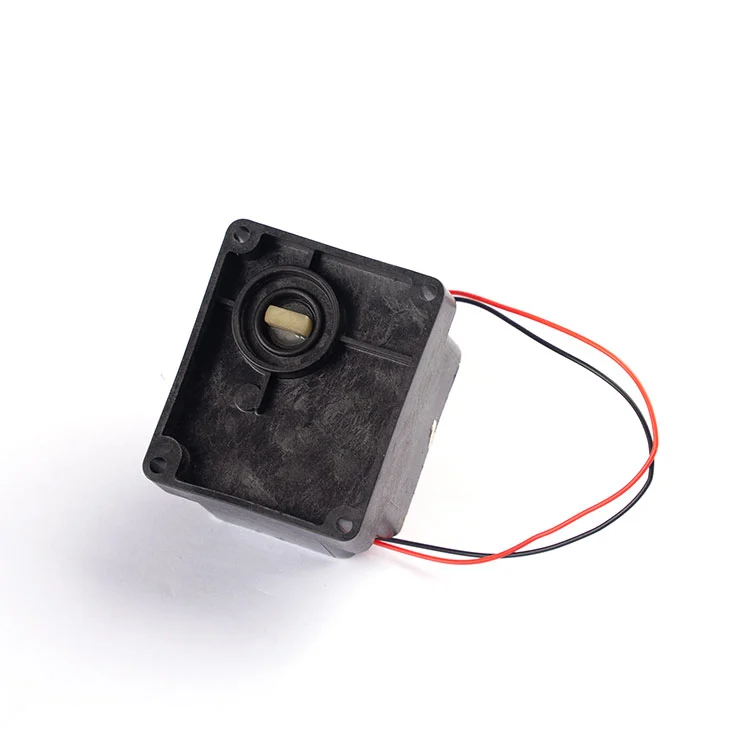

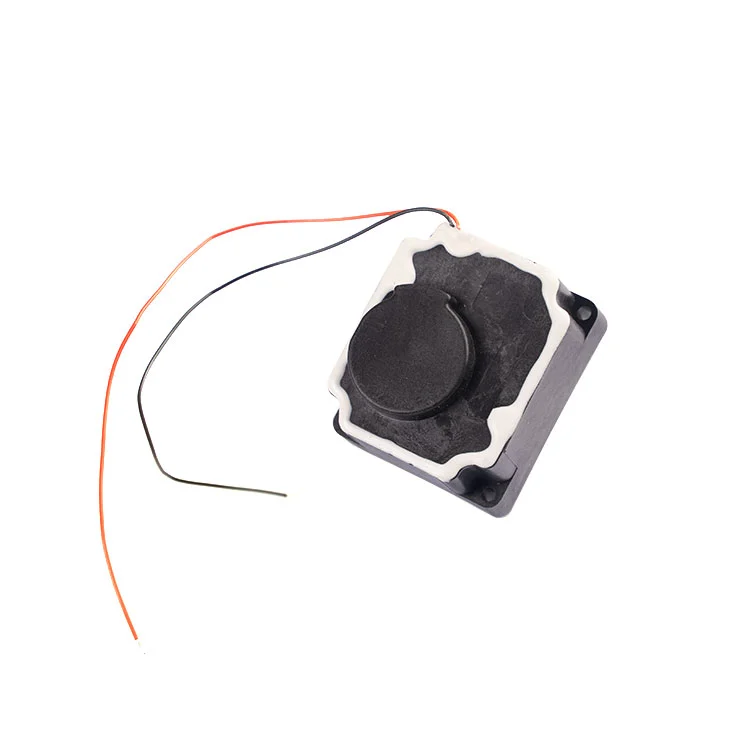

Vandeniui atsparus nuolatinės srovės matuoklio pavarų dėžė yra didelio našumo miniatiūrinis nuolatinės srovės reduktoriaus variklis, specialiai sukurtas kaip išmaniųjų vandens matavimo sistemų pagrindinė pavara. Dėl optimizuotos pavaros konstrukcijos ir IP66 apsaugos nuo patekimo jis užtikrina patikimą mažos galios veikimą, greitą vožtuvo paleidimą ir stabilų veikimą drėgnoje, vandens veikiamoje darbo aplinkoje.
• Gyvenamųjų patalpų vožtuvais valdomi išmanieji vandens skaitikliai
• Mažo kalibro nuotolinio automatinio skaitiklių nuskaitymo (AMR) sistemos
• DN15–DN20 vandens skaitiklių motorizuoti vožtuvai
• Miniatiūrinės skysčio valdymo vožtuvų pavaros
Visi parametrai tikrinami esant standartinei aplinkos temperatūrai (23 °C), esant vardinei 3,6 V DC darbinei įtampai, jei nenurodyta kitaip.
| Parametras elementas | Standartinė vertė ir pastabos |
| Nominali darbinė įtampa | 3,6 V DC |
| Leidžiamas darbinės įtampos diapazonas | 2,5 V – 5 V DCNPastaba: Didesnė įvesties įtampa šiame diapazone užtikrina didesnį išėjimo sukimo momentą, tačiau sumažina įrenginio tarnavimo laiką. |
| Darbinė srovė be apkrovos (esant vardinei įtampai) | ≤ 35 mA |
| Užrakinto rotoriaus (užstrigimo) srovė (esant vardinei įtampai) | apytiksliai 470 mA (300 serijos varikliui) |
| Vardinis išėjimo sukimo momentas (esant vardinei įtampai) | ≥ 1,5 N·m |
| Vožtuvo 90° (ketvirtinio apsisukimo) veikimo laikas (esant vardinei įtampai) | ≤ 8 s |
| Standartinis pavarų mažinimo koeficientas | 2000:1 |
| Apsaugos nuo patekimo (IP) įvertinimas | IP66 |
| Laido numeris | Vielos spalva | Pagrindinės funkcijos apibrėžimas |
| 1 | Mėlyna | Vožtuvo uždarymo jungiklio signalas |
| 2 | Baltas | Bendras gnybtas (COM) įtaisytiesiems signalams |
| 3 | Geltona | Vožtuvo atidarymo jungiklio signalas |
| 4 | Juoda | Nuolatinės srovės maitinimo neigiamas polius (-) |
| 5 | Raudona | Teigiamas nuolatinės srovės polius (+) |
Pastaba: laidų seką, spalvų kodavimą, laido ilgį ir laido matuoklį galima visiškai pritaikyti pagal konkrečius kliento reikalavimus.
Kl .: Su kokiais vamzdžių ir vožtuvų dydžiais suderinamas KY-30?
A: Optimizuotas naudojant 2000:1 pavarų redukcijos santykį ir ≥1,5 N·m išėjimo sukimo momentą, KY-30 puikiai dera su DN15 ir DN20 gyvenamaisiais išmaniaisiais vandens skaitikliais, taip pat su kitais mažo kalibro motoriniais skysčio valdymo vožtuvais.
K: Kokią faktinę apsaugą užtikrina IP66 įvertinimas?
A: IP66 įvertinimas reiškia, kad įrenginys yra visiškai nepralaidus dulkėms ir atsparus aukšto slėgio vandens srovėms iš bet kurios krypties. Jis skirtas ilgalaikiam stabiliam darbui drėgnoje, vandens veikiamoje išmaniųjų vandens skaitiklių darbo aplinkoje, efektyviai užkertant kelią dulkių ir vandens patekimui nuo vidinių komponentų pažeidimo.
Kl .: Ar galima pritaikyti laidų seką ir laidų specifikacijas?
A: Taip. Mes palaikome visišką laidų sekos, spalvų kodavimo, laido ilgio, laido matuoklio ir jungties tipo pritaikymą, kad visiškai atitiktų jūsų konkrečius surinkimo, montavimo ir valdymo sistemos reikalavimus.
1.
K: Koks maitinimo šaltinis rekomenduojamas KY-30?
A: Nominali darbinė įtampa yra 3,6 V nuolatinė, o leistinas darbo diapazonas yra nuo 2,5 V iki 5 V nuolatinės srovės. Rekomenduojame naudoti stabilų 3,6 V ličio baterijos maitinimą, kad būtų subalansuotas išvesties našumas, mažas energijos suvartojimas ir ilgas tarnavimo laikas.
K: Ar šis variklis suderinamas su pagrindinėmis išmaniųjų vandens skaitiklių valdymo sistemomis?
A: Taip. Vandeniui atsparus nuolatinės srovės skaitiklio pavaros variklis turi universalią mikro galios konstrukciją ir standartinę signalo išvestį, kuri yra labai suderinama su daugeliu pagrindinių išmaniųjų vandens skaitiklių valdymo plokščių ir nuotolinio skaitiklių nuskaitymo (AMR) sistemomis.
